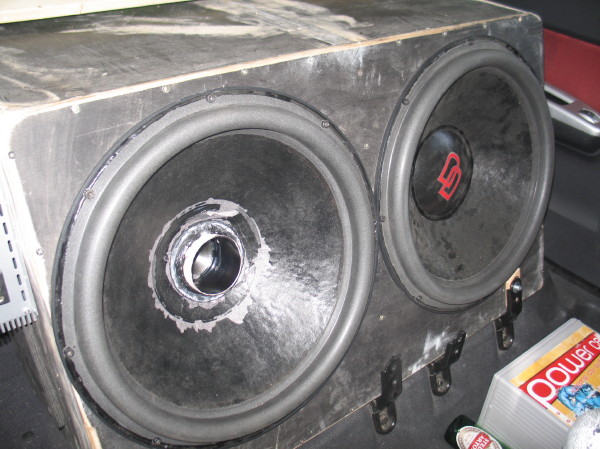

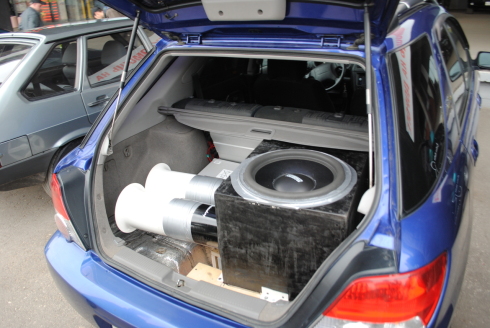

Сегодня на страницах БасКлуба поговорим о том, какими основными параметрами обладает автомобильный сабвуфер и попробуем в этих параметрах немного разобраться. Для чего нужны эти параметры, спросите Вы? Все просто, эти параметры нужны при проектировании правильного акустического оформления для вашего сабвуферного динамика. А можно обойтись без этого всего, без параметров и теории? Легко. И вы, на нашем форуме по автозвуку, пополните ряды пользователей, которые постоянно задают вопросы подобного плана: «а почему мой сабвуфер гудит, а не играет», «а почему мой сабвуфер играет тихо», «а почему у меня нет плотного и качественного баса» и т.д. Автомобильный сабвуфер это прежде всего отдельная акустическая система, предназначенная для качественного и полноценного воспроизведения низких частот звукового диапазона, обычно это диапазон от 20 Гц до 80 Гц. Скажем прямо, настоящего баса, глубины звучания в автомобиле без сабвуферы вы не получите никогда. Обычная акустика не способна заменить сабвуфер, она конечно пытается это сделать, но в итоге мы получаем только жалкую пародию на бас. Применение же сабвуфера позволит вам разгрузить акустику на низких частотах и позволит придать яркости и глубины звучания ваших любимых музыкальных композиций. Качество звука значительно повысится, поскольку вам не придется перегружать фронтальную акустику «басом», следовательно уменьшится и количество искажений.
Параметры

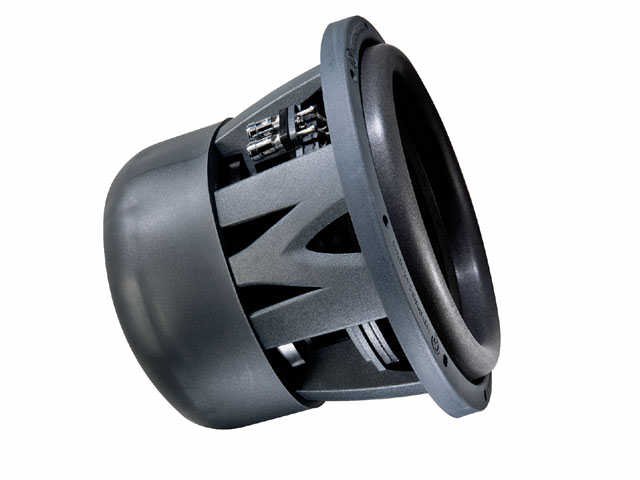

Остановимся на основных параметрах сабвуферного динамика, понимание этих параметров вам очень пригодиться в процессе проектирования и построения ящика для вашего сабвуфера. Абсолютный минимум данных для расчета сабвуферного ящика это, резонансная частота динамика Fs, полная добротность Qts и эквивалентный обьем Vas. Если вы не знаете хотя бы одного из этих параметров, а самому их измерить у вас нет возможности – браться за этот динамик не стоит. Ничего путного расчитать вы не сможете.
Резонансная частота (Fs)
Резонансная частота – это частота резонанса динамика без какого-либо акустического оформления. Она так и измеряется – динамик подвешивают в воздухе на возможно большем расстоянии от окружающих предметов, так что теперь его резонанс будет зависеть только от его собственных характеристик – массы подвижной системы и жесткости подвески. Бытует мнение, что чем ниже резонансная частота, тем лучше выйдет сабвуфер. Это верно только отчасти, для некоторых конструкций излишне низкая частота резонанса – помеха. Для ориентира: низкая – это 20 – 25 Гц. Ниже 20 Гц – редкость. Выше 40 Гц – считается высокой, для сабвуфера.
Полная добротность (Qts)
Добротность в данном случае – не качество изделия, а соотношение упругих и вязких сил, существующих в подвижной системе динамика вблизи частоты резонанса. Подвижная система динамика во много сродни подвеске автомобиля, где есть пружина и амортизатор. Пружина создает упругие силы, то есть накапливает и отдает энергию в процессе колебаний, а амортизатор – источник вязкого сопротивления, он ничего не накапливает, а поглощает и рассеивает в виде тепла. То же самое происходит при колебаниях диффузора и всего, что к нему прикреплено. Высокое значение добротности означает, что преобладают упругие силы. Это – как автомобиль без амортизаторов. Достаточно наехать на камешек и колесо начнет прыгать, ничем не сдерживаемое. Прыгать на той самой резонансной частоте, которая присуща этой колебательной системе. Применительно к громкоговорителю это означает выброс частотной характеристики на частоте резонанса, тем больий, чем выше полная добротность системы. Самая высокая добротность, измеряемая тысячами – у колокола, который в результате ни на какой частоте, кроме резонансной звучать не желает, благо еще, что этого от него никто и не требует. Популярный метод диагностики подвески машины покачиванием – не что иное как измерение добротности подвески кустарным способом. Если теперь привести подвеску в порядок, то есть прицепить параллельно пружине амортизатор, накопленная при сжатии пружины энергия уже не вся вернется обратно, а частично будет загублена амортизатором. Это – снижение добротности системы. Теперь опять вернемся к динамику. С пружиной у динамика все, вроде бы, ясно. Это – подвеска диффузора. А амортизатор? Амортизаторов – целых два, работающих параллельно. Полная добротность динамика складывается из двух: механической и электрической.
Механическая добротность определяется главным образом выбором материала подвеса, причем в основном – центрирующей шайбы, а не внешнего гофра, как иногда полагают. Больших потерь здесь обычно не бывает и вклад механической добротности в полную не превышает 10 – 15%. Основной вклад принадлежит электрической добротности. Самый жесткий амортизатор, работающий в колебательной системе динамика – это ансамбль из звуковой катушки и магнита. Будучи по своей природе электромотором, он как и полагается мотору, может работать как генератор и именно этим и занят вблизи частоты резонанса, когда скорость и амплитуда перемещения звуковой катушки – максимальны. Двигаясь в магнитном поле, катушка вырабатывает ток, а нагрузкой для такого генератора служит выходное сопротивление усилителя, то есть практически – ноль. Получается такой же электрический тормоз, каким снабжены все электрички. Там тоже при торможении тяговые двигатели заставляют работать в режиме генераторов, а нагрузка их – батареи тормозных сопротивлений на крыше. Величина вырабатываемого тока будет, естественно, тем больше, чем сильнее магнитное поле, в котором движется звуковая катушка. Получается, что чем мощнее магнит динамика, тем ниже, при прочих равных, его добротность. Но, конечно, поскольку в формировании этой величины участвуют и длина провода обмотки, и ширина зазора в магнитной системе, окончательный вывод только на основании размера магнита было бы делать преждевременно. А предварительный – почему нет? Базовые понятия – низкой считается полная добротность динамика меньше 0,3 – 0,35, высокой больше 0,5 – 0,6.
Эквивалентный объем (Vas)
Большинство современных головок громкоговорителей основано на принципе «акустического подвеса». Концепция акустического подвеса заключается в установке динамика в такой объем воздуха, упругость которого сопоставима с упругостью подвеса динамика. При этом получается, что в параллель к уже имеющейся в подвеске пружине поставили еще одну. Эквивалентным объемом будет при этом такой, при котором веновь появившаяся пружина равна по упругости уже имевшейся. Величина эквивалентного объема определяется жесткостью подвеса и диаметром динамика. Чем мягче подвес, тем больше будет величина воздушной подушки, присутствие которой начнет беспокоить динамик. То же происходит с изменением диаметра диффузора. Большой диффузор при одном и том же смещении будет сильнее сжимать воздух внутри ящика, тем самым испытывая большую ответную силу упругости воздушного объема. Именно это обстоятельство зачастую определяет выбор размера динамика, исходя из имеющегося объема для размещения его акустического оформления. Большие диффузоры создают предпосылки для высокой отдачи сабвуфера, но требуют и больших объемов. У эквивалентного объема интересные родственные связи с резонансной частотой, без осознания которых легко промахнуться. Резонансная частота определяется жесткостью подвеса и массой подвижной системы, а эквивалентный объем – диаметром диффузора и той же жесткостью. В результате возможна такая ситуация: предположим, имеется два динамика одинакового размера и с одинаковой частотой резонанса. Но только у одного из них это значение частоты получилось вследствие тяжелого диффузора и жесткой подвески, а у другого – наоборот, легкого диффузора на мягком подвесе. Эквивалентный объем у такой парочки при всей внешней схожести может различаться очень существенно, и при установке в один и тот же ящик результаты будут драматически различны.
