Нашу постоянную рубрику Автозвук своими руками, продолжает Вахмянин Сергей рассказом об изготовлении сабвуферного ящика для динамика Alpine SWR-1222d. Хотелось бы отметить, что не часто встречаются работы такого высокого уровня исполнения и отделки, отделка данного сабвуферного ящика заслуживает отдельного упоминания – иначе как рояль этот ящик не назовешь И так, начнем.

Идея создания такого ящика пришла после прочтения статьи “Три Икса” в журнале Автозвук № 12 за 2008 год, где рассказывалось о том как изготавливался ящик под сабвуфер SS XXX-15, применяя технологию сгибания фанеры методом пропилов. Можно сказать после прочитанного и увиденного зачесались руки. Пару дней мозгового штурма и просчетов в известных программах, и на листке бумаги появились первые чертежи нового ящика под Alpine SWR-1222D.

Я захотел сделать ящик с аэродинамически правильным фазоинвертором и необычным внешним дизайном! Для этого все необходимые загибы были скругленны, чтобы не создавать завихрений для воздуха в фазоинверторе! Чистый объем первоначально составлял 59 литров, в итоге уменьшенный до 51 литра (с помощью усиления стенок гранитом 9мм), с фазоинвертором площадью 254,8 кв.см. на выходе увеличивающимся до 618,8 кв.см, предполагаемая настройка на 37-38 Гц!

Закупив необходимый материал, я приступил к изготовлению сабвуфера, скажу честно, небыло большой уверенности в том, что все получится, но как говорится-Глаза бояться, а руки делают! Для криволинейных стенок была применена фанеры 15мм, а для верхней и нижней крышки 18мм, передняя стенка двойная, толщиной 33мм! После необходимой разметки и распила фанеры на заготовки, приступил к самому интересному, сгибанию фанеры на нужные радиусы, для этого делались пропилы от 7 мм до 10мм, в зависимости от того, на какой радиус необходимо было загнуть фанеру, чем меньше радиус, тем чаще должен быть шаг пропилов!

Пропилы делались так,что оставляли полтора слоя фанеры. После пропилов, фанера мочилась водой и постепенно сгибалась, чтобы снять напряжение! После того, как фанера начинала гнутся так, как нужно, она прикручивалась к основанию с необходимым радиусом и пропилы заполнялись эпоксидной смолой, после её полимеризации, пропилы еще раз промазывались смолой но уже с опилками для заполнения! На “черновую”сборку ушло 3 дня. Собрав ящик на “пару саморезов” и проклеев швы скотчем, приступили к прослушиванию…. полученный результат порадовал, примерно от 400-450 ватт начала “ходить” задняя дверь на Ваз 2112 у основания с крышей и на некоторых треках был заметен ход лобового стекла. Каких либо призвуков от фазоинвертора небыло вообще, скругления и плавный раскрыв на выходе делают свое дело!!! Проездив с таким черновым коробом пару недель, было решено собирать его окончательно с внешней отделкой под покраску… скажу сразу, это было не легко

Короб был разобран на составляющие! Еще во время черновой сборки было принято решение по усилению стенок сабвуфера, так как толщины 15 мм маловато, стенки звенели! Первоначальная идея была поставить распорки и усилить стенки отрезками фанеры по 3 см на ребро, но это показалось не интересно, решили применить кардинальный способ по усилению стенок – 9мм керамогранит!!!! Что и было применено на следующий день, на станке для мокрой резки напилили необходимых размеров плиты и приклеили их на жидкие гвозди к внутренним стенкам, клея не жалели, после высыхания стенки получились абсолютно глухими!! Собрав короб окончательно и промазав все стыки герметиком и применив большое количество саморезов, приступил к внешней отделке.

Было применено 3 вида полиэфирной шпаклевки, начиная с грубой, со стекловолокном, потом универсальной и заканчивая финишной-жидкой, которая наносится из краскопульта! Подготовка к покраске заняла неделю кропотливого труда, убирались малейшие изъяны на поверхности, все делалось в ручную, шпаклевалось, вышкуривалось и так много раз!!! После покраски и нанесения большого количества лака (на сабвуфер ушло 400 грамм лака) результат просто превзошел все ожидания!!!!! Поверхность стала как у рояля – гладкая и зеркальная и это без полировки лака, которая будет применена в дальнейшем, после окончательного высыхания!!!  После всех этапов ящик стал весить порядка 35-40 кг без сабвуферной головки!!!!

Сегодня, одну из наших самых популярных рубрик – Автозвук Своими Руками продолжает наш Украинский гость Михаил Тарасов. Михаил давний фанат автозвука и опытный участник соревнований по неограниченному звуковому давлению. И сегодня он с нами поделиться опытом своих интересных автозвуковых экспериментов 2009-ого соревновательного года.

Имею дурную привычку повествовать с тех пор, когда бегали мамонты. Однако постараюсь быть кратким. Начну всего лишь с 2007-го. В том году мне удалось в конце сезона пройти 150 дБ по термлабу и я с оптимизмом смотрел в 2008 год. От добра добра не ищут. 2008-й: сабы остались те же СаундСтатус Д152. Сабвуферный ящик остался старым, разобрал его, сгладил все стыки, убрал ступеньки и процесс пошел! С мощности 3квт получил 152,17 дБ. Летом опробовал ДД М3 – 155,2 Дб на соревнованиях по автозвуку ИАСКА в Донецке. Это соответствовало плюс 1-1,5дб к термлабу, но всё равно результат был перспективным. Для сабов прозвучал очередной звоночек: залатанные лодочными латками подвесы при замере оторвались от корзины.

В то время я уже ждал приезда DD Z2HV и мог только гадать о результате. Усь подоспел к финалу СПЛклуба в Комсомольске. О, какая битва получилась в Комсомольске! Когда я увидел 155,4дб на ТЛ, подумал, сезон удался, за год скачок со 151 до 155,4 – предел мечтаний! Даже то, что мой соперник и друг Андрюха Ложков (Биохаз) показал 155,8 дБ и обыграл меня, совсем не омрачило радости от достигнутого результата. Отличный финиш сезона!!!

И впереди 2009-й. Мамонты вымерли, тема началась. Как улучшить 155,4 дБ? Детальный осмотр сабвуферов показал, что они выбрали при замере полный Хмах. Это означало, что увеличивать рез поднятием мощности бесперспективно. Долго думал, и решил увеличить Хмах и площадь диффузоров. Купил 2 сабвуфера DD9518. Ящик сабвуфера решил скопировать с прошлогоднего, только увеличил в размерах пропорционально увеличению Хмах и Sd.

Времени для пробных замеров до старта сезона не оставалось, успел лишь проверить, что в частоту попал точно. Харьковский этап – полное разочарование: всего 154,8 дБ – это совсем не то, к чему готовился. В тот момент я даже не подозревал, что сезон уже закончился, так и не начавшись. Вместо сезона начались эксперименты. На следующий день после этапа «выжал» из получившейся системы всё, что мог: 155,1 дБ – дальше рез не двигался. Начался стопор мышления, полный тупик. Принял совершенно нелепое решение: вернуться к объёму прошлогоднего ящика. Сделал настраиваемый порт, времени опять в обрез – и вперед на IASCA в Днепропетровск.

Вот тут и началась настоящая чёрная полоса. Настраиваемый порт рассыпался за 3 сек замера (открутились 6 саморезов 6мм каждый!), да хрен с ним, с портом… Рассыпался закрепленный на ящике усилитель! – открутились боковые стенки, оторвались гнезда межблочников, и что-то произошло с усилителем (до сих пор в ремонте и до сих пор не знаю точного диагноза). В общем, остался без усилка. Но через 2 недели ИАСКА в Донецке! Срочно переделываю сабвуферный ящик максимальным увеличением объема, настраиваю частоту и вклеиваю как следует порт. Располагаю усилок отдельно от ящика. При настройке частоты использовал ДД М1б: результат 149,7дб, при снятой мощности 1,2квт. Неплохо. В Донецке зарегился с неисправным усилом Z2. В этом случае разрешена замена на исправный аналогичный, что и было использовано. Спасибо Виталику и Денису (Тим Страдивари) за предоставленную зетку на замер. Итог 154,4 дБ + убитые сабы… В причинах произошедшего я разобрался не сразу. Фото инсталляция сабвуферов:

Сегодня нашу рубрику Автозвук Своими Руками на страницах БасКлуба продолжает Гришин Александр, из города Саранск. Напомними что эта рубрика посвящена самоотчетам любителей – экспериментаторов об установке громких аудио систем в своих авто.

Здравствуйте, любители ураганного баса и просто громкой музыки в авто! Решил представить на Ваш суд свою первую работу! Автозвуком болел давно, но всего лишь болел… Отсутствие времени и главное машины не позволяло из болельщиков перейти в игроки! Проблема с отсутствием машины была решена в начале весны. Можно с долей юмора сказать, что старенькая «пятерка» BMW была куплена исключительно ради музыки! Баварские машины, как известно, славятся своим тихим салоном. Моя «пятерка» не оказалась исключением, шумоизоляция понадобилась только для багажника. К сожалению музыкальным слухом не обладаю, и не могу различать обертона и прочие музыкальные нюансы, но «сверчков» в салоне и дорожный шум не переношу. Вот почему был выбран бумер… хотя нет, выбран он потому что нравится, просто нравится BMW

Всем доброго времени суток! Этим рассказом мы продолжаем нашу рубрику Автозвук Своими Руками на страницах БасКлуба. Эта рубрика посвящена самоотчетам любителей – экспериментаторов об установке громких  аудио систем в своих авто.

Хотелось бы рассказать историю создания автозвука своими руками в моем авто и преподнести на суд читателей результат трёхлетней работы. Меня зовут Александр, мне 27 лет, Живу в небольшом городишке в часе езды от Краснодара. Автозвуком и звуком занимаюсь примерно с 2002 года. Первый мой саб был построен на двух 75Гдн из разобранных колонок S90. Затем был бандпасс всё на тех же 75Гдн, вот он и дал толчок к развитию. Как и любому парню, мне надоело ездить на отцовской машине и захотелось чего то своего…

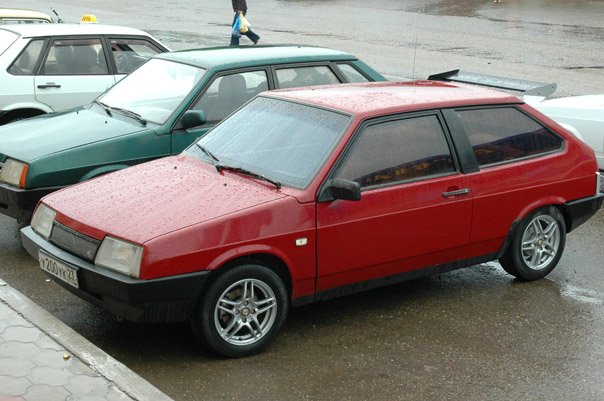

В конце 2005 года мною был куплен очень подержаный Ваз 2108 1995 года выпуска. Сначала радовало всё: кузов был отполирован до блеска, ярко красный цвет авто привлекал внимание. Но всё же это была обычная восьмёра с потрёпаным салоном, диски R13 и высоченной резиной. Первый тюнинг начался с замены решётки радиатора, за смешные деньги на место штатной встала тюнинговая. Дальше были приобретены диски R15 и выкрашены в ярко белый цвет. Салончик преобразился как только появились новые чехлы, насадка на ручку КПП и светодиодная синяя подсветочка (тогда было модно). Каждый месяц как по расписанию покупались журналы: Автозвук, Тюнинг, Тюнинг-Эксперт и Форсаж, из них то и черпалась информация для развития и новые идеи. Без музыки ездить не хотелось и вскоре был приобретён комплект: голова SONY 1000 (без кнопок, огромный экран на всю панель… по тем временам это был самый навороченный аппарат в продаже… стоимость доходила до 28тыс.руб), передние двухкомпонентные 16см Infiniti kappa и 4х канальный усилитель SPL 800 + саб сони 12 дюймов в родном коробе.

Всем доброго времени суток! Этим небольшим рассказом мы продолжаем нашу рубрику Автозвук Своими Руками на страницах БасКлуба. Эта рубрика посвящена самоотчетам любителей – экспериментаторов об установке громких  аудио систем в своих авто. Забегая вперед скажу, что все делалось своими руками с упором на максимальное звуковое давление при повседневном прослушивании музыки. Но вначале вкратце о себе, мне 21 год, в прошлом году закончил Краснодарский политех, щас работаю в родном городе Туапсе технодзором по строительству, в связи с чем свободного времени очень мало и когдо оно есть, то в основном тратится на доработки машины, так как стараюсь все делать сам. С детства увлекаюсь машина, тюнингом, да и все что с этим связано… Автозвук пришел в мою жизнь 4 года назад, когда я впервые побывал на соревнованиях по СПЛ в Краснодаре на MOBI 2005. С тех пор я просто заболел. Помню свой первый сабвуфер – LADA 12” в готовом закрытом ящике с усилителем мощностью 200Вт того же бренда.

Блуждая по просторам интернета я отрыл для себя очень полезный ресурс – БасКлуб, благодаря которому я познавал все азы автозвука. Не могу не отметить также журал Автозвук, покупался он регулярно и перечитывался потом ни один раз. Понабрашвись теоретических материалов, советов опытных пользователей на форуме БасКлуба я принялся делать свой первый саб – сабвуфер своими руками! Для расчетов я использовал программу JBL Speakershop, хотя все же в итоге настраивалось на слух по месту. С того времени до настоящего момента собственноручно были изготовлены 4 корпуса под разные головки и для разных машин. Но так как своего автомобиля я не имел, то приходилось довольствоваться той незначительной площадью багажника, что могли предоставить хозяева (родители) данного автомобиля, после неоднократных уговоров на тему, что бас в машине должен быть.

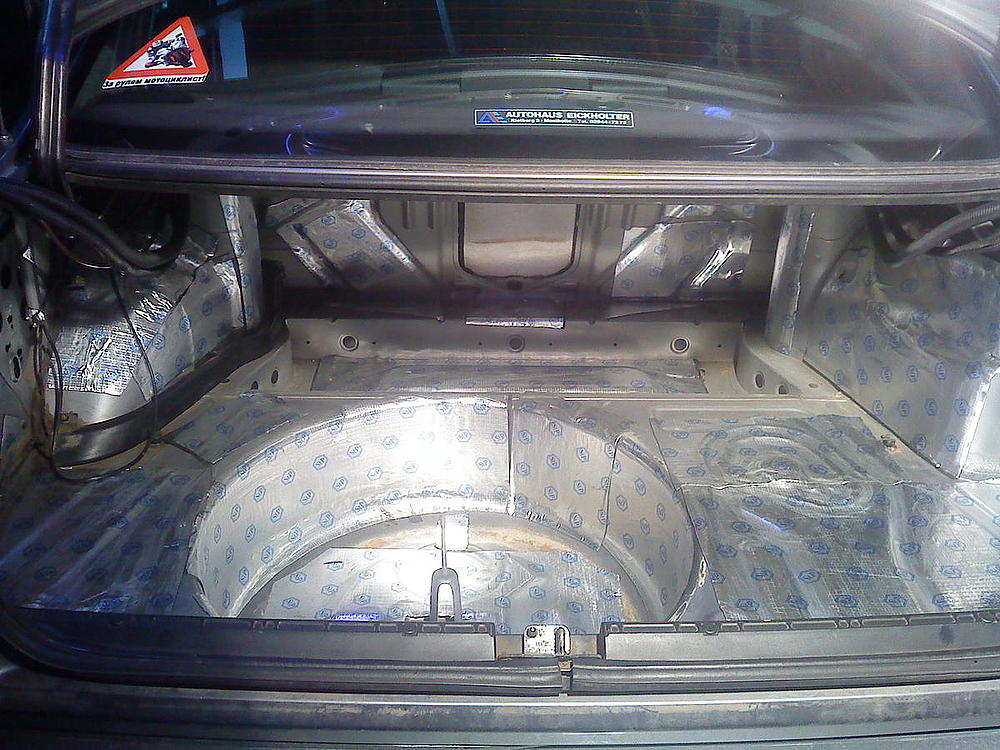

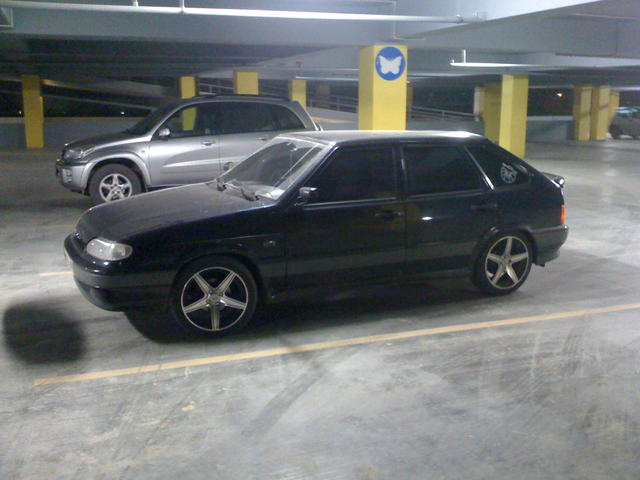

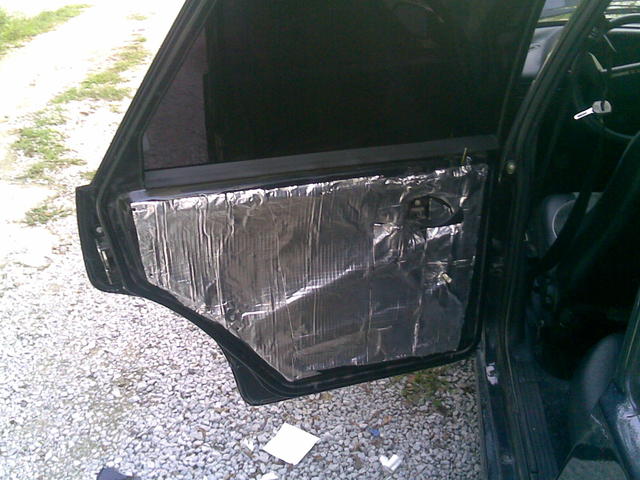

Сейчас у меня своя машина, так что простор для инсталяции любых компонентов уже не ограничен… Итак, начнем… первое что было сделано с машиной – это проклейка всех дверей, багажника… чуть позже крыши! Обклеивалось простым герленом плюс на крыше паролон 2см толщины! Результат и эффективность меня вполне устраивает.

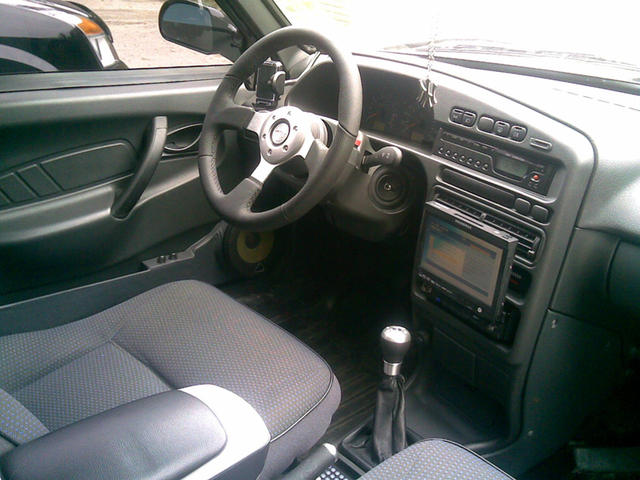

Остро встал вопрос о покупке ГУ, на него я готов был потратить 300-350 у.е. Конечно многие скажут, что надо было брать Альпайн или Пионер с множеством функций, разных задержек, эквалайзеров, но я выбрал мултимидейный центр Soundmax, так как качество звука для меня далеко не на первом месте, а очень хотелось выдвижной монитор, скажу вам честно аппарат меня вполне устраивает, на большой громкости картинка не прыгает, диски все читаетаются на 5+!
Акустика… тут я поспешил, не спорю, взял компонентную Nitech 16см…играют они может и нормально, но для усилителя по 150Вт номинала на канал они слабоваты, так что двухканальник отдает треть своей мощность, дабы не спалить колонки. Проводка, колба и дистрибьютер питания Mystery,силовой кабель 4Ga, скоро будет заменен на 2Ga. Усилители расположены на спинке заднего сидения, питание от одного кабеля, разделенного дистрибьютером.

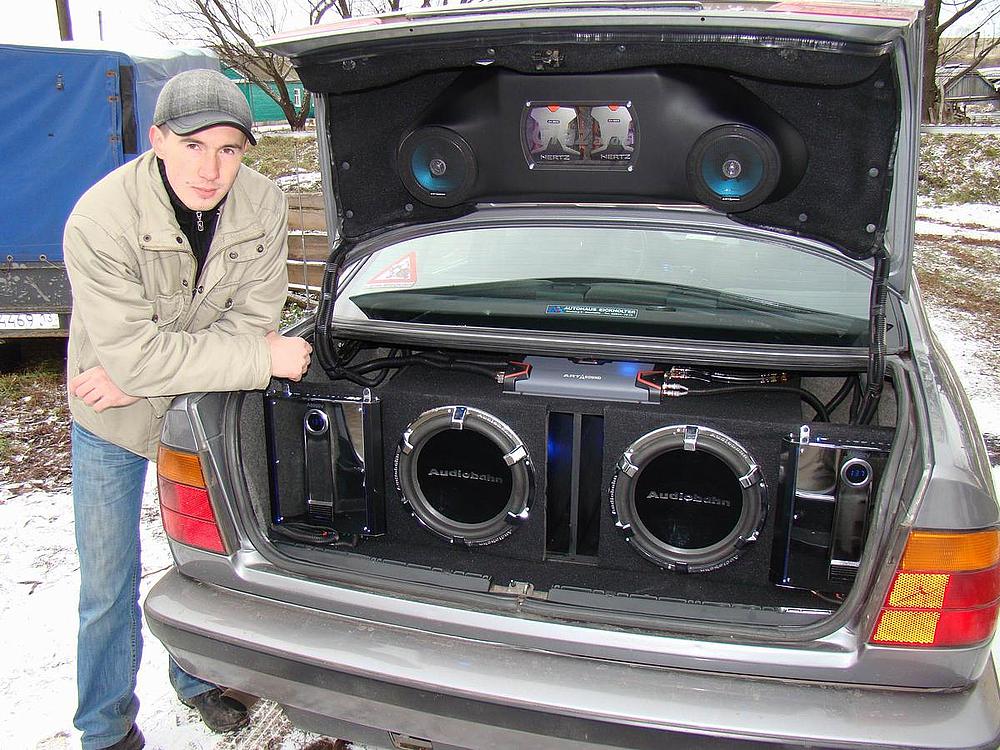

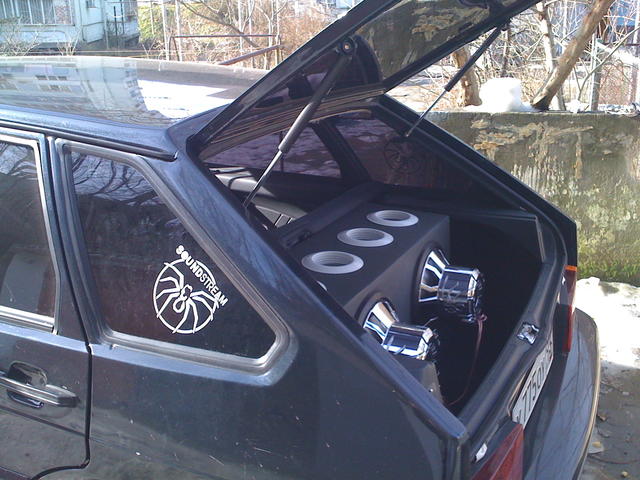

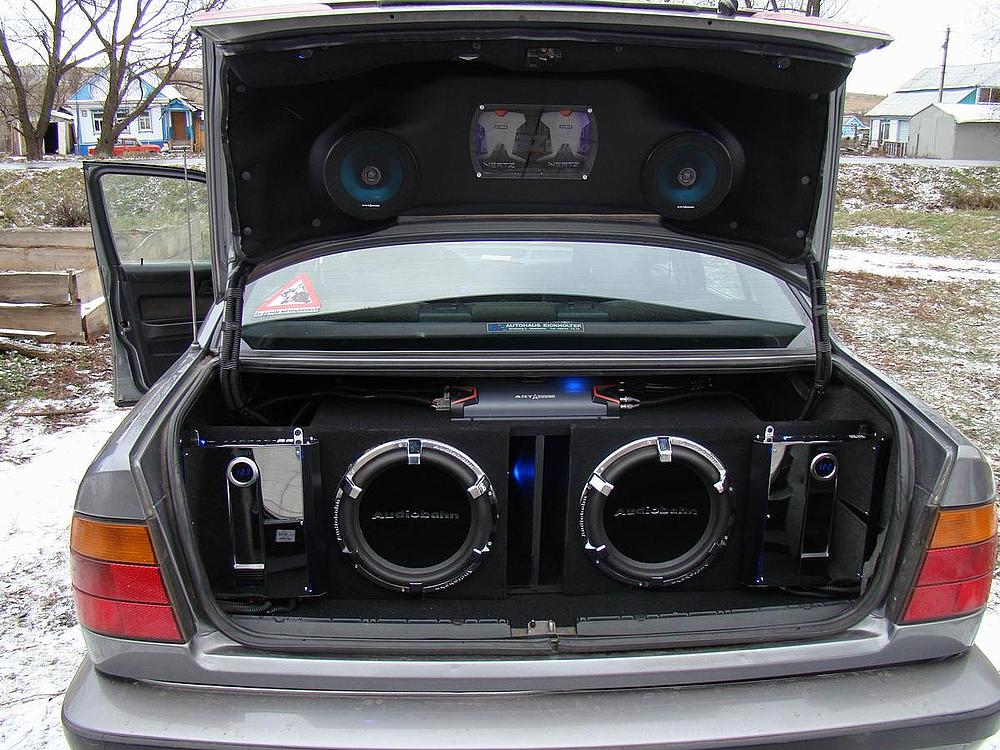

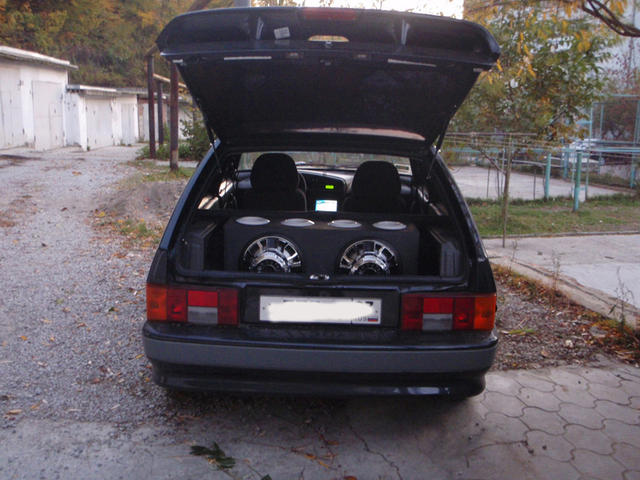

Ну и самое сладкое! Это басовая составляющая! Я ярый поклонник СПЛ, много раз бывал на соревнованиях и хотелось из кожи вылезть вон, лишь бы получить очень громкий бас! Многие задаются вопросом, как сделать авто сабвуфер своими руками, вот мой вариант ответа на этот вопрос. Пол-месяца в гараже и короб был готов! Толщина стенок 1см…маловато для СПЛ скажите Вы, но по периметру он проклеен двумя слоями стеклоткани, в итоге и легкость и прочность.
Короб представляет собой прямоугольник с двумя разделенными объемами по 50 литров, в каждом по два фазоинвертера 10х32 см, настройка на 40Гц. Переделывать фазики приходилось не раз, так как из приборов вналичие имелся только диск с нарезкой синусов, то настраивалось все на слух. Внутри стыки замазаны монтажной пеной и для сущей герметичности прошелся шпаклевкой. Динамики 12″ Soundstream Picasso Limited Edition, то что они Лимитед убедился очень буквально, еле нашел второй саб, когда первый был куплен еще пол-года назад. Головки установлены магнитом наружу, так и вид выигрывает и место для труб фазоинвертеров есть. Слушаю в основном рэп и того шевелящего баса, что я хотел я добился! Усилитель на них стоит моноблок Mystery 1.700DV2 на 10м по паспорту должен отдать 1квт мощности, понимаю что просадки не позволяют эту мощность поднять выше 600-700Вт, но для динамиков номинальной мощностью в 350Вт этого вполне хватает!
Напоследок хочу сказать, что это только начало, со временем будут меняться компоненты, переделываться проводка и многое другое! Но сейчас результатом собственного труда я очень доволен, без лишней скромности скажу что, эта машина по праву считается самой громкой в городе и 5 тыс. жителей это подтвердят )))) Теперь остается ждать каких либо организованных автозвуковых мероприятий, чтоб испытать себя и аппаратуру на замере, думаю весной на Иаске это осуществится!

В общем, увлечение автозвуком возникло одновременно с покупкой первой машины, вазовской 99-й модели. И, как у многих, всё началось с двух «блинов» в задней полке и 13-сантиметровых коаксиалов в дверях. Потом то ли в Интернете, то ли в журналах, точно не помню, наткнулся на рецепты улучшения звука своими силами. И работа пошла. Пищалки покинули «блины» и заняли передние стойки, появился простенький кросс для выделения низких частот, но катастрофически не хватало мощных низов. «Блины» в усиленной полке басили хорошо, но хотелось чего-то большего. На первом месте было звуковое давление, и я решил купить саб Hertz HBX-30 с двухканальником Calcell BST 250.2. На тот момент это был предел моих финансовых возможностей. Результат оказался близким к предельным возможностям моих ушей, и такой баланс сохранялся приблизительно 4 года. Время от времени я порывался что-то поменять или улучшить, но старая машина совсем не вдохновляла. И вот, наконец, появился TLC Prado, 99 года выпуска, серебристый красавец со штатной бумажной акустикой. Попытался я туда поставить и усилитель, и саб, но былого шевеления волос как не бывало. Ну что же, надо было браться за выбор компонентов новой системы.

В 2004 г. я окончил автодорожный факультет ПГТУ по специальности «Строительство автомобильных дорог и аэродромов». Про взлётные полосы знаю всё (или, по крайней мере, много). Но, скорее всего, строить их не буду, меня привлекли другие полосы…

Вообще-то в автозвук я пришел через домашнее аудио, и мне казалось, что мобильных компонентов, способных сравниться с домашними, нет и быть не может. Взгляды изменились в конце 90-х и начале нового тысячелетия. В продаже стала появляться техника достойного уровня и для установки в автомобиль. В соответствии с возможностями того времени порадовал себя приобретением 2-канального усилителя «Блаупункт» и хорошей головки Nakamichi. Имея родительскую базу по изготовлении мебели, изобразил хороший корпус для саба и на первых официальных соревнованиях в Перми по автозвуку в 2002 г. (SPL) занял в самом популярном классе «двенашек» 2-е место. Невеликое дело, скажете вы. Но для меня это первое «серебро» привело к крутому виражу в сторону от взлётно-посадочной полосы.

Идея построить автозвуковую систему в «Оке» пришла после финала 2005 г. по версии SPL клуба в Казани. Отвлекаясь, выскажу собственное мнение по поводу этого мероприятия: на мой взгляд — полный бред проводить финал России по SPL сразу в трёх городах в режиме он-лайн. Ведь на результат оказывает существенное влияние атмосферное давление, влажность воздуха и площадка, на которой проходят состязание. Получив доступ к измерительному комплексу TermLab, эту зависимость мы определили однозначно.
