Nick Metlikin

Коммутация 6 пар Pride Diamond 8

Recommended Posts

Добрый день всем! Нужны совет и помощь в коммутации, а именно:

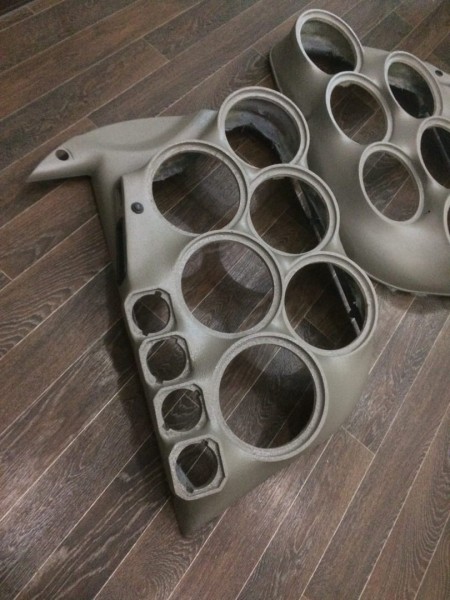

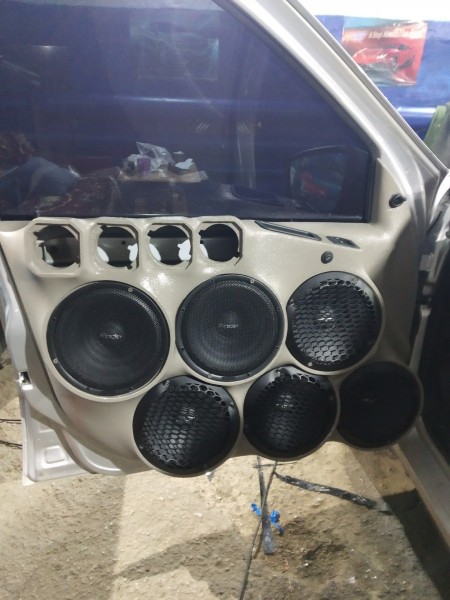

Имеем ширик Alphard AAB-2900.1, имеем 6 пар Pride Diamond 8, имеем соответствующую калитку
Прикинул 2 типа подключения в моно режим, но не пойму разницу итоговую на отдельно взятые плечи динамиков
Просьба не ругаться, поясните необразованному :)
За основу сопротивления динамиков возьмем цифру в 3 Ом

1 тип подключения:
1 тип.png

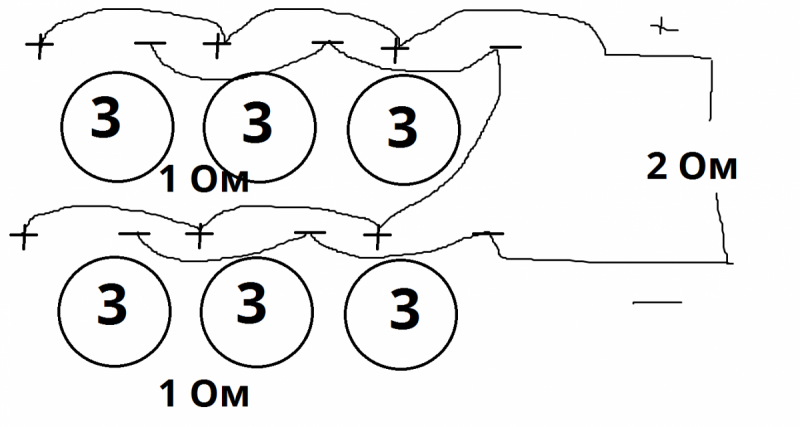

2 тип подключения:

2 тип.png


Как будут себя лучше чувствовать динамики при каждом подключении и как можно улучшить схему? Можно ли при параллельном соединении пропускать + и - через сам динамик (там по 2 лепестка на каждый полюс) или лучше брать контакт в одной точке и уже отводить на сами динамики оттуда (показано в 1 типе подключения)?

Буду рад и благодарен любым ответам и замечаниям!

Share this post


Link to post

уточни, у тебя один усь или два, и 6 пар динамиков или просто 6 динамиков? потому что по схеме ты рисуешь 1 усилитель и 3 пары динамиков.

Share this post


Link to post
Nick Metlikin сказал:

Добрый день всем! Нужны совет и помощь в коммутации, а именно:
Имеем ширик Alphard AAB-2900.1, имеем 6 пар Pride Diamond 8, имеем соответствующую калитку
Прикинул 2 типа подключения в моно режим, но не пойму разницу итоговую на отдельно взятые плечи динамиков
Просьба не ругаться, поясните необразованному :)
За основу сопротивления динамиков возьмем цифру в 3 Ом

1 тип подключения:
1 тип.png


2 тип подключения:

2 тип.png


Как будут себя лучше чувствовать динамики при каждом подключении и как можно улучшить схему? Можно ли при параллельном соединении пропускать + и - через сам динамик (там по 2 лепестка на каждый полюс) или лучше брать контакт в одной точке и уже отводить на сами динамики оттуда (показано в 1 типе подключения)?

Буду рад и благодарен любым ответам и замечаниям!

Или 2 ом или 0.5 ом.

И при чем тут динамики и то как они себя будут чувствовать .

Тут вопрос как себя будет чувствовать усь!!!!!!!!

Ну уж и естественно не в 0 5ом он себя будет чувствовать комфортно))

а точнее он просто сгорит.

Бадададыщщ.........

Поэтому 2 ом калитка онли так!!!!

По сумме двух калиток в параллель , получим 1 ом.

И вы не получите с него на высокой частоте даже киловатта.

К сожалению ((





Edited by Максим 152

Pride 2*S15 V.3+AAB_11800.1D

8 пар Solo8+2*DST_FR3800.1:peel: ВЧ_Pt-L10.1+hifonics  zxi 6406

Share this post


Link to post
Максим 152 сказал:

Или 2 ом или 0.5 ом.

И при чем тут динамики и то как они себя будут чувствовать .

Тут вопрос как себя будет чувствовать усь!!!!!!!!

Ну уж и естественно не в 0 5ом он себя будет чувствовать комфортно))

а точнее он просто сгорит.

Бадададыщщ.........

Поэтому 2 ом калитка онли так!!!!

По сумме двух калиток в параллель , получим 1 ом.

И вы не получите с него на высокой частоте даже киловатта.

К сожалению ((

Уже есть смотрю опыт установки ширика в двери?)
По усю и мощности понял, будем корректировать, но по 0.5 распределению не совсем понятно, ибо по идее же у нас одно плечо в параллель и второе (тип 2 на рисунке), и по итогу между собой последовательно, на выходе же 1 ом или я путаю?) Извините за такую безграмотность в простых вопросах :)
По динамикам к чему вопрос, тут либо нагружается три плеча по разному (тип 1), либо два плеча (тип 2), что по идее во втором варианте должно свести риск отвала динов и вообще перекос по мощности/сигналу.

Share this post


Link to post
Nick Metlikin сказал:

Уже есть смотрю опыт установки ширика в двери?)
По усю и мощности понял, будем корректировать, но по 0.5 распределению не совсем понятно, ибо по идее же у нас одно плечо в параллель и второе (тип 2 на рисунке), и по итогу между собой последовательно, на выходе же 1 ом или я путаю?) Извините за такую безграмотность в простых вопросах :)
По динамикам к чему вопрос, тут либо нагружается три плеча по разному (тип 1), либо два плеча (тип 2), что по идее во втором варианте должно свести риск отвала динов и вообще перекос по мощности/сигналу.

Сколько пар динов .

Раскажи подробно все, !!




Pride 2*S15 V.3+AAB_11800.1D

8 пар Solo8+2*DST_FR3800.1:peel: ВЧ_Pt-L10.1+hifonics  zxi 6406

Share this post


Link to post
Максим 152 сказал:

Сколько пар динов .

Да 12шт. сч у него....В эффективной частоте на них и половины их возможностей не прилетит))) Смысл иметь такое количество,  и не иметь возможности их прокормить?


Гильдия скотча и изоленты.

Share this post


Link to post
Yason сказал:

Да 12шт. сч у него....

Охххххх!!!!

11800.1 очень подойдет для этих целей!

Страшно подумать ,как как бы посмотрели на человека в 2008 году, вещающего 11800,1 на двери!

А в наше время это как два пальца об асфальт)))


Pride 2*S15 V.3+AAB_11800.1D

8 пар Solo8+2*DST_FR3800.1:peel: ВЧ_Pt-L10.1+hifonics  zxi 6406

Share this post


Link to post
Максим 152 сказал:

Охххххх!!!!

11800.1 очень подойдет для этих целей!

Страшно подумать ,как как бы посмотрели на человека в 2008 году, вещающего 11800,1 на двери!

А в наше время это как два пальца об асфальт)))

Времена меняются...Удивлять все сложнее :wink: Хотя пока иногда удается, когда в багажнике видят 2 концертных головки в tappedhorn...))


Гильдия скотча и изоленты.

Share this post


Link to post
Yason сказал:

Времена меняются...Удивлять все сложнее :wink: Хотя пока иногда удается, когда в багажнике видят 2 концертных головки в tappedhorn...))

Это у тебя тапочек?

Уфффф))


Pride 2*S15 V.3+AAB_11800.1D

8 пар Solo8+2*DST_FR3800.1:peel: ВЧ_Pt-L10.1+hifonics  zxi 6406

Share this post


Link to post
Yason сказал:

Да 12шт. сч у него....В эффективной частоте на них и половины их возможностей не прилетит))) Смысл иметь такое количество,  и не иметь возможности их прокормить?

Да, получается либо в 3 либо в 1.33 подключать... а это даже не рмс...



как там в 2 и в 0.5 вышли?

Share this post


Link to post
Nick Metlikin сказал:

За основу сопротивления динамиков возьмем цифру в 3 Ом



NVZ сказал:

Да, получается либо в 3 либо в 1.33 подключать... а это даже не рмс...

как там в 2 и в 0.5 вышли?



3ом/3=1ом

1ом*2=2ом

1ом/2ом=0.5ом




Pride 2*S15 V.3+AAB_11800.1D

8 пар Solo8+2*DST_FR3800.1:peel: ВЧ_Pt-L10.1+hifonics  zxi 6406

Share this post


Link to post
NVZ сказал:

а это даже не рмс...

как там в 2 и в 0.5 вышли?

ПОЭТОМУ!!!!

Коммутируем в 4ом и на 11800.1 .

3600вт /12=300вт на брата)

PS: ИМХО лучше в 2ом, потому что заявки сняты с усей на низкой частоте.

На высокой частоте уси 1/4 если отдают то уже хорошо...

Edited by Максим 152

Pride 2*S15 V.3+AAB_11800.1D

8 пар Solo8+2*DST_FR3800.1:peel: ВЧ_Pt-L10.1+hifonics  zxi 6406

Share this post


Link to post
Максим 152 сказал:

3600вт /12=300вт на брата)

А с учётом требований по усилению в полосе, а сч диапазон кратно более требователен к этому, чем нч...мы получим желаемое.


Гильдия скотча и изоленты.

Share this post


Link to post
Максим 152 сказал:

3ом/3=1ом

1ом*2=2ом

1ом/2ом=0.5ом

динамики мотанные что ли или на коробке так написано? От куда сопротивление такое?

А потом что-то не работает или горит, когда с самого начала данные берутся с неба и по ним делаются расчёты
