DexTer33

Old Corolla 4*Pride T15v3

Recommended Posts

Приветствую всех кого заинтересовала моя бричка😅


Авто пережило все мои хотелки в плане Автозвука и настал черёд стены, ну чтоб окончательно добить ее)

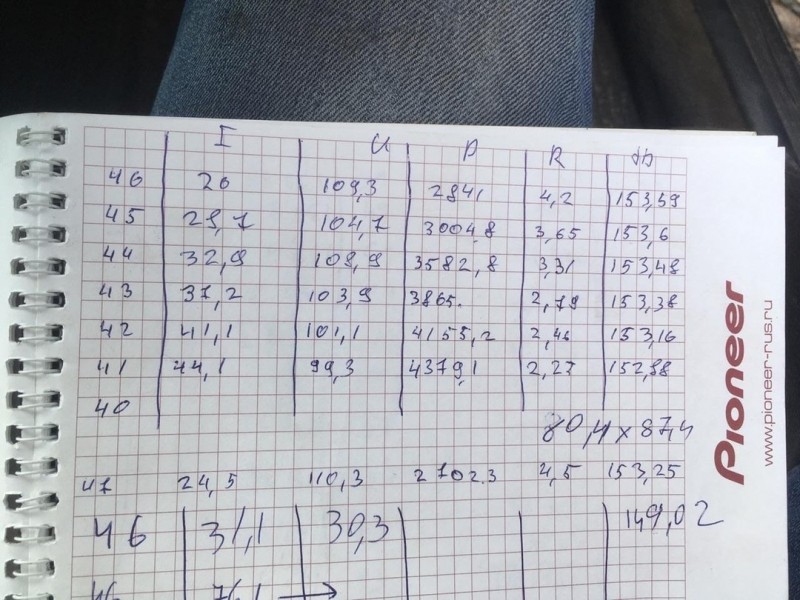

По системе пока все будет так:

Питание: Wps 253, две секции 40а титаната

Проводка: кг50 плюс и минус, и неизвестный провод 70 квадратов так же плюс и минус.

Сабы: 4 штуки Pride T15v3 с катушками 1.5

Усь на сабы: имею один Pride Apollo, нужно докупить желательно ещё три, но пока так.

по фронту скоромно: 6 пар Pride solo mini и 2 пары T34

Усь на фронт сейчас Dst sa 300.2

И на рупора Pride due.

Оформление уже практически закончено, к лету планирую запуск.







Share this post


Link to post

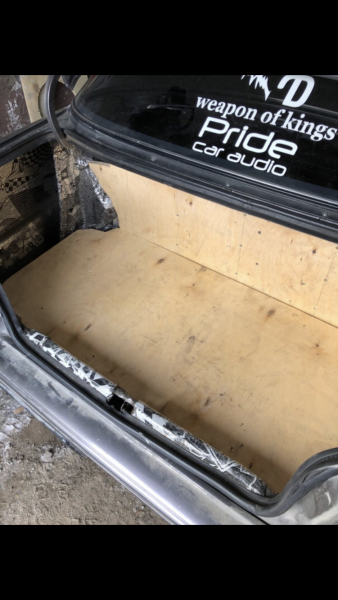

Залью сюда весь процесс постройки,

начнем с удаления задней полки.


ну далее основание каркаса из профиля 40*20 2мм

каркас крепится на болты к штатным местам крепления сидений, и на резьбовые заклёпки внизу, там где должно стоять сиденье


Так же каркас крепится к штатным местам крепления стоек, вот на такие пластинки





ну после этого варим соответственно весь каркас.


зайду чуть вперёд, профиля в общем на стену ушло около 75 метров.

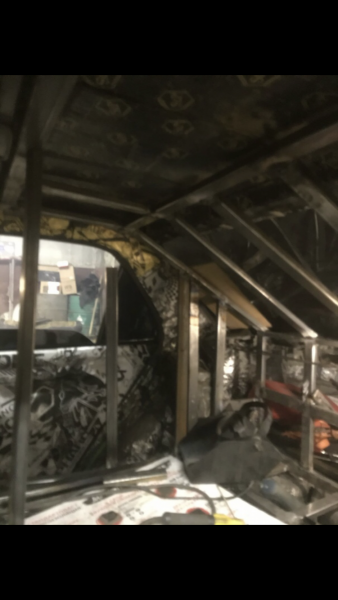

Каркас каркас каркас

много было спорных моментов.
самое сложное по моему мнению это совместить три плоскости ща окном задней двери.

ну и конечно же везде косынки связывающие все плоскости между собой.

скоро качество фоток поднимется)



С отделением долго думать не пришлось, сделал профиль по форме центральной стойки, и прикрутил его на болты к штатным местам крепления передних ремней безопасности.





Снизу отделение изначально сделал не особо правильно.


первый вариант отделения снизу:




 На фотках выше отделение было по диагонали к сидушке, в итоге было переделано на обычное вертикальное к полу.






Ну далее обшиваем каркас фанерой 21мм

Крепил саморезами Шуж 3,5*35



на профиль обильно стекольный герметик)




Задняя вертикальная стенка сделана из трёх слоев.

первый слой фанеры, далее слой профилю, в ячейки которого вырезаны и вставлены квадратики фанеры и прикручены к первому слою. И третий слой со стороны багажника сплошной лист фанеры.


диагональная задняя стенка которая вдоль стекла сделана по тому же принципу, к ячейки профиля вставлены квадратики фанеры и притянуты к первому слою.



Share this post


Link to post

Далее занимаемся обшивание отделения:

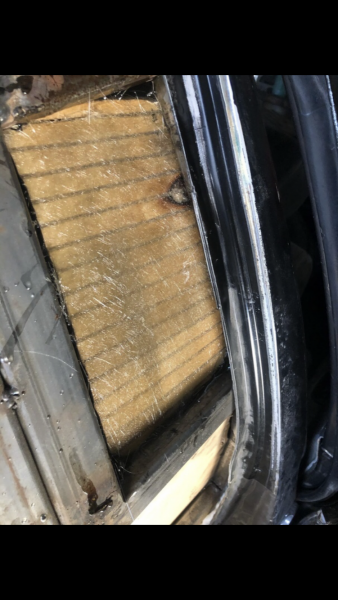

так Как сама стойка имеет Скруглённую форму делаем в фанере прорези, крутим к стойке, и с обратной стороны льём смолой с

волокном.








Ну и конечно же желаем скруглёнными напротив порта и заливаем его смолой с волокном.




все стыки фанеры так же пролиты смолой.

смолы ушло около 5 литров .





Edited by DexTer33

Share this post


Link to post

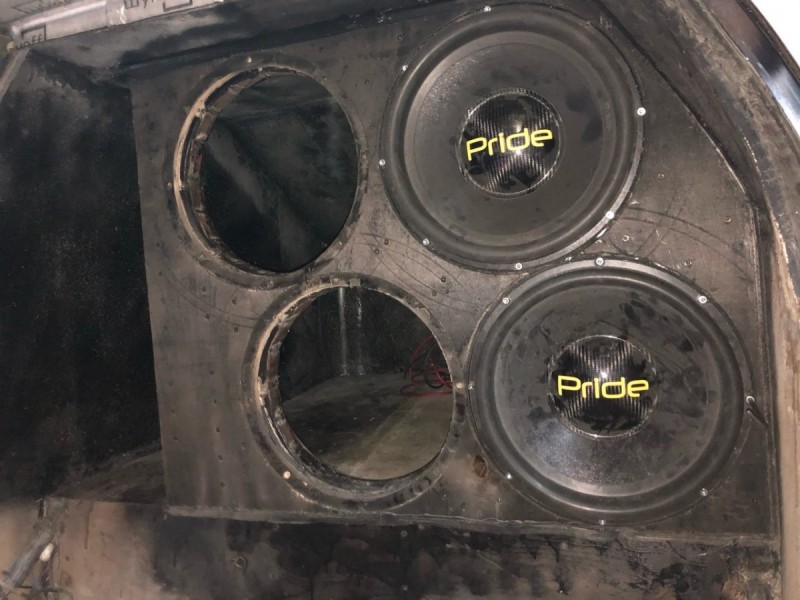

Далее дело дошло до лобовой стенки. Три слоя фанеры, и внутри слой профиля на ребро, для создания жёсткости всей это конструкции.

в первом слое небольшое утопления для Сабов. В профиль вварены гайки для крепления Сабов.






На выходе в задней стенке сделаны небольшие скругления.




Share this post


Link to post

Стенка все ещё в процессе, на днях закончу сварку всех перемычек и поставлю ее.


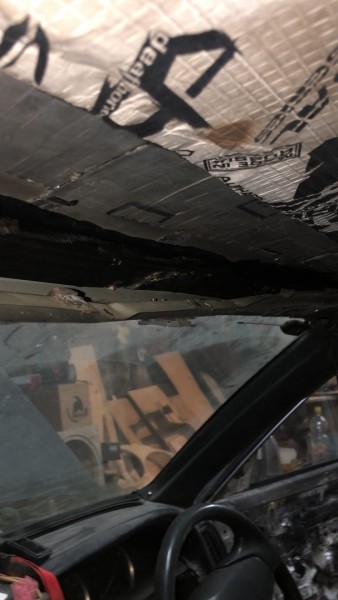

Ну и в перерывах делаю обшивки.

обшивки уже проверены на прочность, вес в 65кг держат без проблем)

осталось чуть кинуть шпакли и готово.




Edited by DexTer33

Share this post


Link to post
Dieselpower сказал:

Достойная старость для автомобиля. :good:

Очень годно и достойно!)

Интересно, а сколько в кг прибавил автомобиль со всеми мет.рамками.

Share this post


Link to post

В процессе установка Лобовой стенки, закрепил ее на кровельные саморезы по всему периметру и профилю. Стыки профиля и фанеры промажу герметиком.


и ещё в раздумьях на счёт распорки внутри оформления, нужно как то вварить гайки и усилить все это место вокруг них.

Share this post


Link to post
