Изготовлю "под ключ" по Вашим схемам и длинам - Комплекты электропроводки для подключения усилителей и других устройств. Возможен заказ только силовых или только акустических, межблочных проводов. В качестве бонуса - опрессовка наконечников IEK на силовых проводах + термоусадка + бирки обозначений = в подарок!

[ATTACH]44310[/ATTACH][ATTACH]44270[/ATTACH][ATTACH]44302[/ATTACH][ATTACH]44303[/ATTACH]

- силовые провода на базе КГ-10, КГ-16, КГ-25, КГ-35 (стандартный), КГ-35 (двойная изоляция) и КГ-35 (повышенной гибкости), КГ-50.

Опрессовка наконечников + термоусадка + подписи на кабель = в подарок.

[ATTACH]44271[/ATTACH][ATTACH]44272[/ATTACH][ATTACH]44273[/ATTACH][ATTACH]44274[/ATTACH][ATTACH]44275[/ATTACH]

Метрика кабелей:

[ATTACH]44276[/ATTACH][ATTACH]44277[/ATTACH][ATTACH]44640[/ATTACH]

Цена КГ-16 - 80 руб/метр - стоимость наконечников, термоусадки и подписей - ВКЛЮЧЕНА!

Цена КГ-25 - 100 руб/метр - стоимость наконечников, термоусадки и подписей - ВКЛЮЧЕНА!

Цена КГ-35 - 150 руб/метр - стоимость наконечников, термоусадки и подписей - ВКЛЮЧЕНА!

Цена КГ-35 двойная изоляция - 180 руб/метр - стоимость наконечников, термоусадки и подписей - ВКЛЮЧЕНА!

Цена КГ-50 - 200 руб/метр - стоимость наконечников, термоусадки и подписей - ВКЛЮЧЕНА!

Дополнительные опции:

Всем желающим, заказавшим кабель, есть возможность приобрести подобранные под него по диаметру электротехнические гермоввода - сальники. Это идеальное средство для безопасного прохождения перегородки моторного отсека. Обеспечивает полную безопасность изоляции кабеля, проходящего стенку. И влагонепроницаемость - так как кабель плотно зажимаеться в резиновую втулку. (80 руб/шт)

[ATTACH]44278[/ATTACH][ATTACH]44279[/ATTACH]

_______________________________________________________________

Коллекционные девайсы моего изготовления - заточенные под использование с кабелем КГ!

Отличительные особенности всех предлагаемых вещей - исключительная надежность - на грани "неубиваемости" медных шин толщиной 10 мм и оригинальность решений! Итак встречаем



- Блок силовой проводки у АКБ.

В герметичном электротехническом боксе помещен автомат главного силового провода и предохранитель ГУ в держателе. Запитаны они параллельно - то есть есть возможность уходя отключать автомат на усилительно-конденсаторное хозяйство (где возможны токи утечки) и оставить включенным питание ГУ (для сохранения настроек). Удобный монтаж над акб или в любом месте рядом. Быстрый доступ к автомату и предохранителю обеспечиваеться гибкой крышкой электротехнического бокса. ВОзможен вариант без преда ГУ. Автоматы 70 - 140 А.

[ATTACH]44284[/ATTACH][ATTACH]44285[/ATTACH][ATTACH]44286[/ATTACH]



- Дистрибьютор питания под 3 или 2 х AGU под кабели КГ в электротехническом боксе 100х100 мм!

Полностью ручная работа - изготовлен из медных шин 10 мм на текстолитовом основании. Мощные держатели предохранителей AGU, зажимы - болты М8 под шестигранник и влагонепроницаемый бокс - отличное решение для установки у АКБ или в багажнике! На подходе сверхомпактные варианты под преды AFS (mini ASL).

[ATTACH]44287[/ATTACH][ATTACH]44288[/ATTACH][ATTACH]44289[/ATTACH][ATTACH]44290[/ATTACH][ATTACH]44291[/ATTACH]



- Дистрибьютор массы "-".

Надежное соединение на медной шине 10 мм - главного минусового провода системы и отходящих "-" проводов на усилители и др устройства. Полная герметичность и неубиваемая надежность!

[ATTACH]44292[/ATTACH][ATTACH]44293[/ATTACH][ATTACH]44294[/ATTACH]

________________________________________________________________

- акустические провода на базе ПВС 2х2,5 мм2 - припаянные "вилочки", "лопаточки" под акустику, лужение концов и подписи = в подарок!

[ATTACH]44295[/ATTACH][ATTACH]44296[/ATTACH]

________________________________________________________________

- межблочные кабели (4-х канальные) на базе кабеля с 4-мя витыми парами каждая в своем майларовом экране со стоковым проводом. Сырье - французский кабель - по звуку очень "ровный". Отличные RCA разъемы. Изготовление любой длины!

[ATTACH]44339[/ATTACH][ATTACH]44297[/ATTACH][ATTACH]44298[/ATTACH][ATTACH]44299[/ATTACH]



Стоимость комплектов - договорная - зависит от длины проводов и исполнения! Вопросы в лс - с удовольствием проконсультирую и предоставлю спроектированную схему системы.

[ATTACH]44300[/ATTACH]

После утверждения техзадания - оперативное изготовление и отправка почтой или транспортными компаниями (в приоритете Деловые линии).

[ATTACH]44301[/ATTACH]



Учту любые самые изысканные пожелания бойцов СПЛ! Буду рад сотрудничать с Вами!

Edited by Artline

КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

Опрессовка силовых наконечников выполняется профессиональным инструментом - гидравлическим прессом ПГР-300 производства КВТ. На мой скромный взгляд - один из лучших образцов подобного инструмента. Обеспечивает гексагональный (шестиугольный) обжим наконечников.

[ATTACH]44340[/ATTACH][ATTACH]44341[/ATTACH][ATTACH]44342[/ATTACH]


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

Пример прокладки силового кабеля КГ, который я реализовал в своем авто и считаю надежным!

[ATTACH]44372[/ATTACH]


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

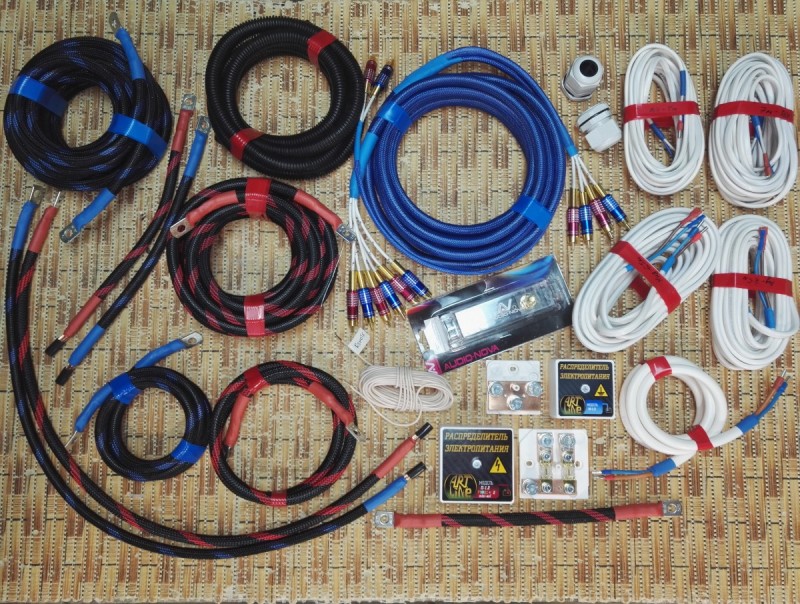

Фотоотчет изготовленного комплекта для одного из наших форумчан.

В составе:

КГ-35 повышенной гибкости "+" - 7 метров с автоматом в боксе для установки у акб (140А)

КГ-35 повышенной гибкости "-" - 7 метров

ПВС - 2х2,5 - 15 метров одним куском

[ATTACH]44414[/ATTACH][ATTACH]44415[/ATTACH][ATTACH]44416[/ATTACH][ATTACH]44417[/ATTACH][ATTACH]44418[/ATTACH]


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

Сырье в наличии! Готов помочь в изготовлении комплектов проводки любой сложности! На подходе компактные дистрибьюторы и блоки защит на акб на безе предохранителей ANL и ASF (mini ANL).


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

Опыт, накопленный в результате проектирования и изготавления "неубиваемых" устройств 1 серии, подтолкнул к дальнейшему развитию распределителей и блоков защит, заточенных на применение с кабелями КГ в наконечниках. Именно такое соединение силовых автомобилиных компонентов я считаю наиболее надежным.

И вот дни кропотливого труда и поиска нужных инженерных решений позади. Вышли в свет пилотные образцы устройств 2 серии. В качестве сырья теперь - идеальная шина 8 мм толщины из бескислородной меди и предохранители стандарта mini-ANL (AFS), которые очень удобны для применения в таких устройствах и делают их компактными.



1. Сверхкомпактный блок защиты главного провода у АКБ (mini-ANL):

-Удобный монтаж у АКБ, входные силовые терминалы на кабель до 50 мм2

-Предохранитель в комплекте (150А)

-Надежные крепления предохранителя болтами М5 и силовых проводов болтами М8

-Размеры всего: 60х60х30 мм.

ФОТО здесь: http://ru.fotoalbum.eu/artline/a745435



2. Сверхкомпактный "+" распределитель электропитания на 3 или 2 выхода (mini-ANL):

-Удобный монтаж , входной силовой терминал на кабель до 50 мм2, выходные - до 35 мм2

-Предохранители в комплекте (на выбор 40, 50 и 60 А)

-Надежные крепления предохранителя болтами М5 и силовых проводов болтами М8

-Разделительные панели выходных терминалов из текстолита

-Размеры всего: 75х75х30 мм.

ФОТО здесь: http://ru.fotoalbum.eu/artline/a745435



ВАЖНО:

-отличительной особенностью всех "плюсовых" устройств являться дополнительная двойная изоляция болтов крепления медных пластин на нижней части корпусов - текстолитовой пластиной, залитой 3 мм слоем эпоксидной смолы:

-применяються только фирменные предохранители Stinger ANL и mini-ANL (AFS):



3. Сверхкомпактный "-" распределитель электропитания на 3 или 2 выхода (прием наконечников до 50 мм2):

-Удобный монтаж , силовые терминалы на кабель до 35-50 мм2

-Надежные крепления предохранителя болтами М5 и силовых проводов болтами М8

-Размеры всего: 80х80х28 мм.

Фото здесь: http://ru.fotoalbum.eu/artline/a745435



Оцените советскую надежность кабелей КГ в правильной коммутации!

PS: на подходе мощные блоки защит главного провода у АКБ на базе предохранителей ANL.

PPS: отказался от использования слов "дистрибьютор" и "девайс" принципиально.

Технический русский должен быть - чистым русским! Пусть "пиндосы" у нас учаться "устройства клепать"!:-)


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

Наконец долгие и плодотворные переговоры с технологами одного из российских кабельных заводов позади, поступила партия изготовленных по спец-заказу силовых авто проводов и я могу предложить вам -

ОТЕЧЕСТВЕННЫЙ АНАЛОГ БРЕНДОВЫХ СИЛОВЫХ АВТО ПРОВОДОВ!

Отличный вариант для прокладки в авто, лишенный недостатков своего раскрученного собрата КГ.

Всем известно, что несмотря на низкую и приемлемую стоимость кабель КГ имеет ряд недостатков:

- излишняя громоздкость внешней резиновой изоляции, что делает его иногда не самым удобным в прокладке.

- чувствительность резиновой изоляции к действию агрессивных сред подкапотного пространства - ультрафиолета, бензинов и масел.



Предлагаемый силовой авто провод лишен недостатков КГ, имеет ряд неоспоримых преймуществ и также вобрал в себя все достоинства КГ (в этом заключалось тех задание заводу):

- применена такая же как в КГ чистая медная жила 5 класса гибкости, изготовленная по ГОСТ из отожженной медной проволоки (в отличие от провода ПВ-3 с 3 и 4 классами гибкости медных жил).

- внешняя компактная изоляция из ПВХ пластиката - стойкая к агрессивным средам - более меньший общий диаметр провода по сравнению с КГ - большее удобство прокладки, не требует дополнительной защиты.

- 2 удобных варианта цветовой расцветки изоляции - синий - минус, красный - плюс.

- провода имеют заводские сертификаты качества (предоставляються клиентам - при сотрудничестве) - все провода прошли заводские испытания изоляции повышенным напряжением 2,5 кВ в течении 5 минут.

attachment.php?attachmentid=348212&d=1361992487attachment.php?attachmentid=348214&d=1361992489

Внешне - похожи на ПВ-3 - но это НЕ ПВ-3 - в ПВ-3 в основном применяют 3 и 4 класс гибкости медной жилы. Здесь - жила 5 класса гибкости - проволочки сплетены в аккураные косички, применена лучшая по качеству медная жила кабеля КГ:

attachment.php?attachmentid=348216&d=1361992491

Отличная гибкость всех сечений при комнатной температуре:

attachment.php?attachmentid=348218&d=1361993596

ЦЕНЫ:

3 вида сечений - в двух вариантах расцветки:

- 16 мм2 - 140 руб/метр

- 35 мм2 - 290 руб/метр

- 50 мм2 - 390 руб/метр

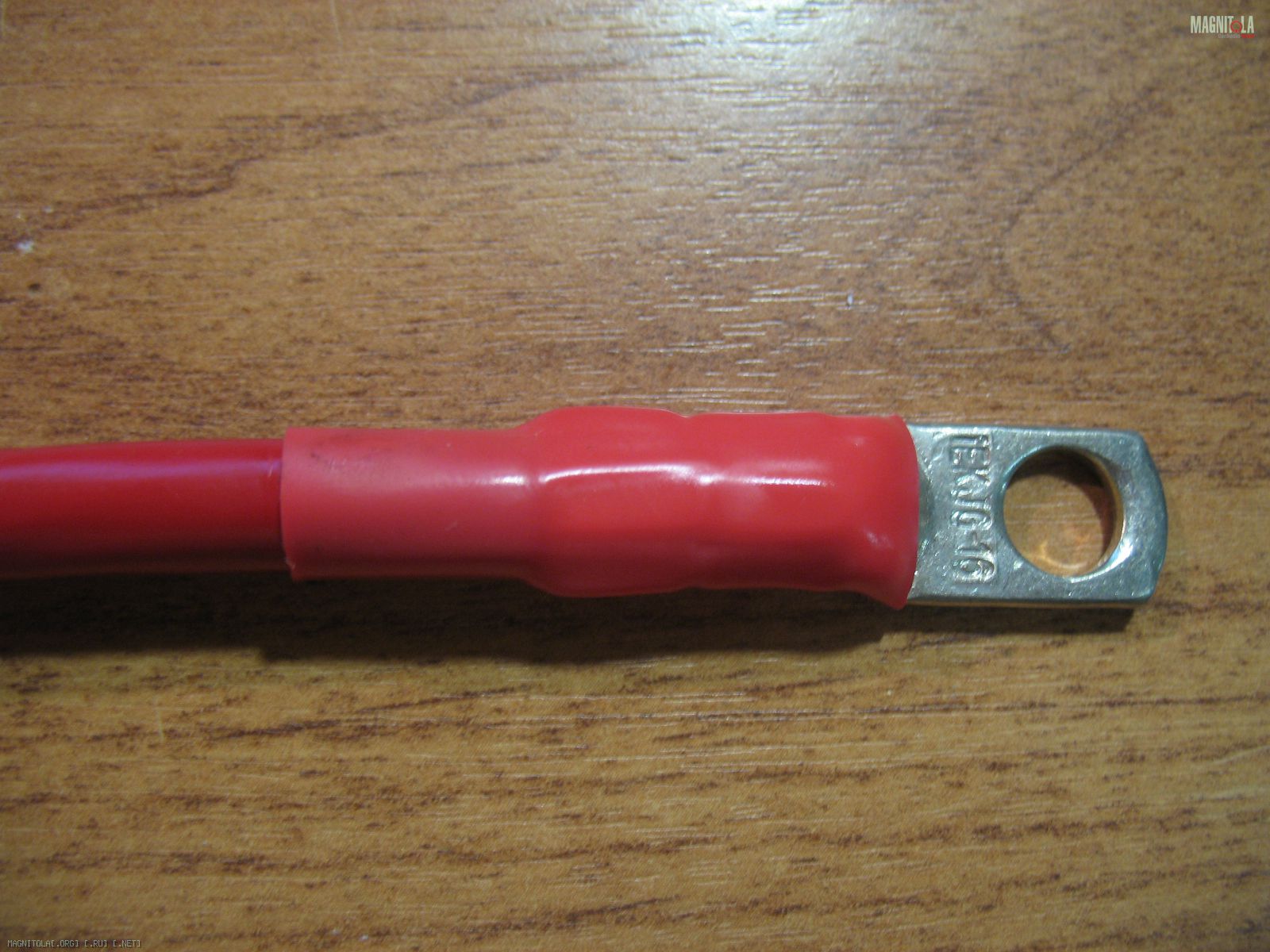

ВНИМАНИЕ СУПЕР АКЦИЯ !!! При заказе любого сечения - профессиональная опрессовка любого числа электротехнических наконечников на провода + цветная термоусадка - В ПОДАРОК! (ранее акция распростронялась только на 2 провода и 2 бесплатных наконечника). Теперь, оплатив провод - Вы получаете полный комплект - готовый к установке.

Также возможно нанесение стильных подписей как и ранее на все мои изделия из КГ (см. тему выше)

attachment.php?attachmentid=348222&d=1361993971

Импортные брендовые аналоги при цене в 3-4 раза выше - не имеют особых преймуществ! А неоспоримым достоинством данных силовых проводов - являеться применение только чистой, красивой и надежной русской медной жилы!

Спешите - запасы - ограничены!


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

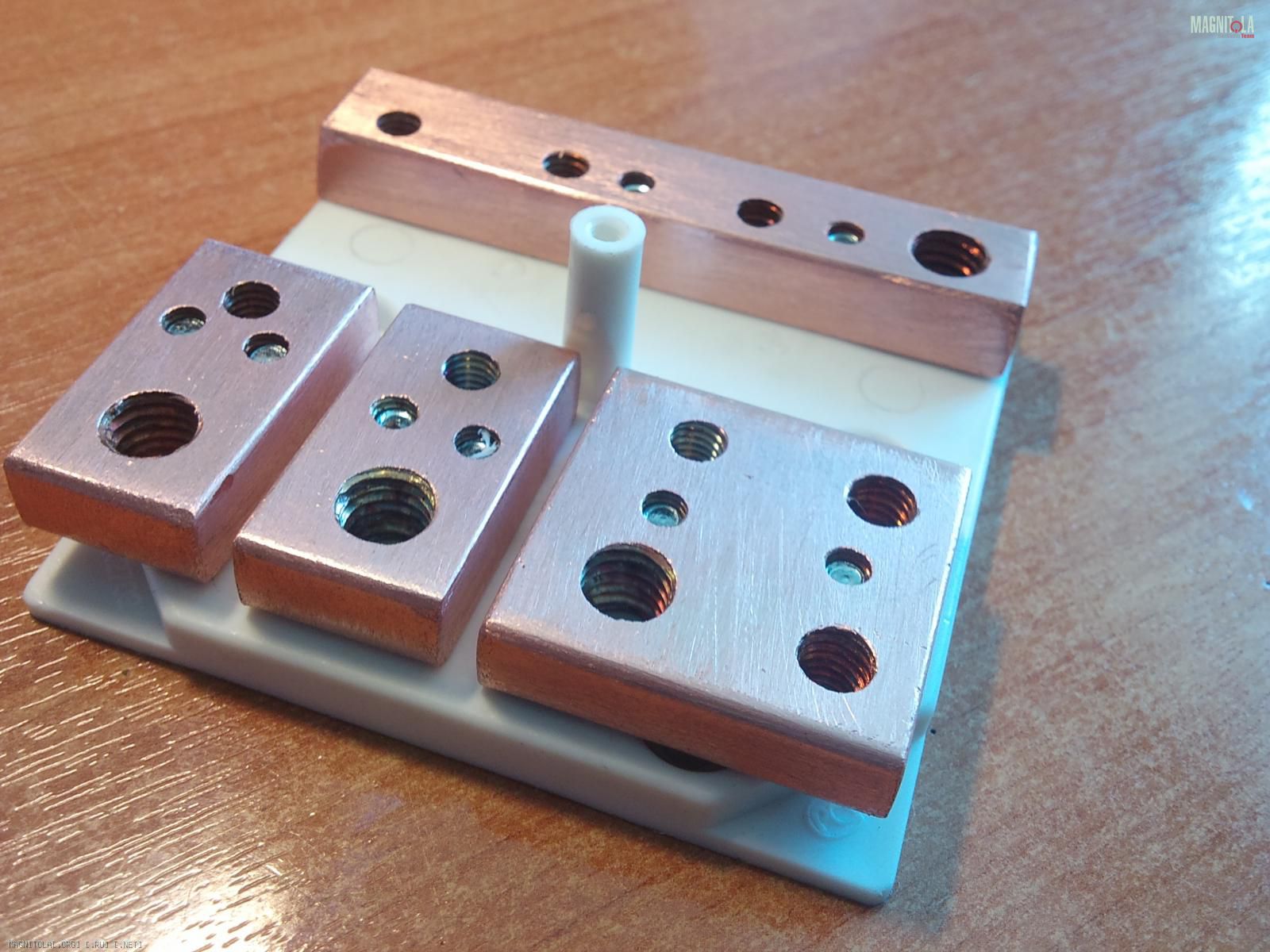

По заказу одного из клиентов был разработан интересный вариант плюсового распределителя, в котором один из выходных терминалов имеет увеличенную площадь. Площадь эта с умом использована - под размещение еще 2 крепежных болтов меньшей мощности. К стандартному М8 добавлены 2х М6. Данный распределитель удобно использовать когда необходимо помимо 2-3 усилителей запитать например еще процессор, реле ремоут или просто кулеры охлаждения. Посадочные места М6 как раз подходят для стандартных вилочек или наконечников 6-16 мм2.

attachment.php?attachmentid=372118&d=1366041162

attachment.php?attachmentid=372120&d=1366041165

attachment.php?attachmentid=372126&d=1366041174

Также хочу обратить внимание! В производство медных пластин терминалов внедрен точный отрезной станок - теперь качество и геометрия изготавливаемых из шины медных деталей - возросло на порядок, что видно на первом фото.


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

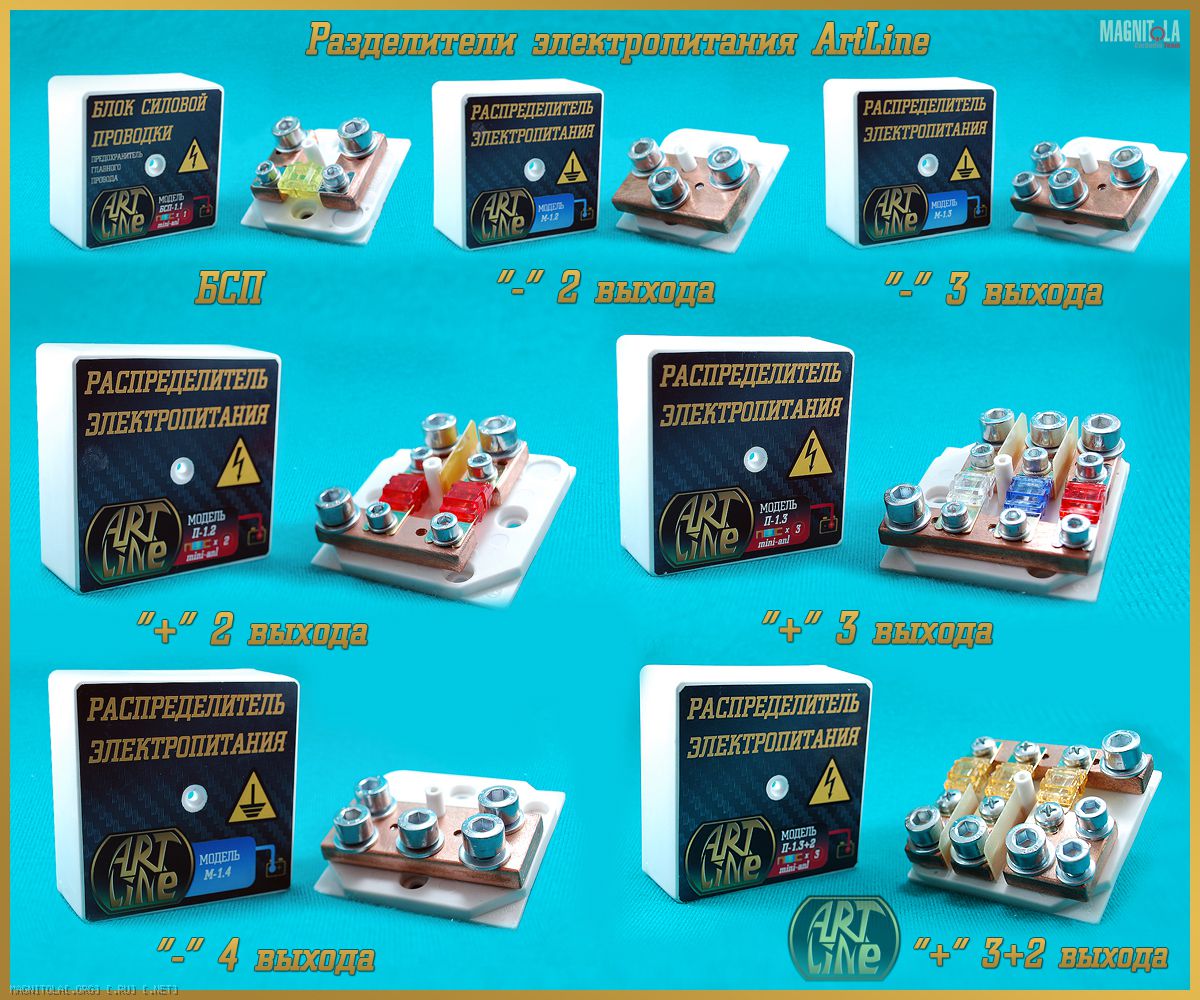

1. Блок защит главного провода - БСП. Специальное решение под силовые электротехничесике наконечники на медной шине.


2. Распределители плюса на предохранителях мини-анл = 2,3,3+1,3+2 выходов. Межная шина с болтами крепления М8, М6.

9674-albums4628-Magnitola-Avtozvuk-picture372926.jpg9674-albums4628-Magnitola-Avtozvuk-picture399204.jpg9674-albums4628-Magnitola-Avtozvuk-picture353412.JPG9674-albums4628-Magnitola-Avtozvuk-picture353414.JPG

3. Распределители минуса = 2,3,4 выхода.

9674-albums4628-Magnitola-Avtozvuk-picture353422.JPG9674-albums4628-Magnitola-Avtozvuk-picture353420.JPG9674-albums4628-Magnitola-Avtozvuk-picture353418.JPG

4. Распределитель плюса для доп устройств на 9 авто предохранителей, входа на медной шине М8, 3хМ6.

9674-albums4628-Magnitola-Avtozvuk-picture417128.jpg9674-albums4628-Magnitola-Avtozvuk-picture417126.jpg


КГ и ПВС не хуже... Просто вы не умете их готовить:-)

Share this post


Link to post

Все изделия прошли отличный рестайлинг! Выбирайте надежность!
